نمای کلی
شیرهای برقی پنوماتیکی اجزای صنعتی هستند که توسط الکترومغناطیس کنترل می شوند و به عنوان عناصر اصلی اتوماسیون برای کنترل سیال عمل می کنند. آنها به طور گسترده در سیستم های کنترل صنعتی برای تنظیم جهت، سرعت جریان، سرعت و سایر پارامترهای هوای فشرده و سایر رسانه ها استفاده می شوند.
شیرهای برقی معمولاً باز و معمولاً بسته
- به طور معمول بسته (NC): گذرگاه هوا در صورت خاموش شدن- مسدود می شود. جریان هوا فقط در صورت روشن بودن فعال می شود. این رایجترین نوع مورد استفاده در برنامههای-سایت است.
- به طور معمول باز (NO): گذرگاه هوا در صورت خاموش شدن- باز می ماند. جریان هوا فقط در صورت روشن شدن قطع می شود.
- منطق انتخاب: برای-جریان هوای مداوم طولانی مدت (مثلاً 23 ساعت جریان، 1 ساعت قطع)،شیر برقی به طور معمول باز استبرای به حداقل رساندن مصرف برق مداوم ترجیح داده می شود.
پورت های شیر برقی، موقعیت ها و انواع کنترل
- تعداد موقعیت ها: به تعداد موقعیت های عملکرد قرقره شیر اشاره دارد که به صورت بصری با جعبه هایی در نمودارهای شماتیک نشان داده شده است.
- تعداد راه: به تعداد پورت های هوا، معمولاً 5 پورت در شیرهای برقی پنوماتیک استاندارد اشاره دارد.

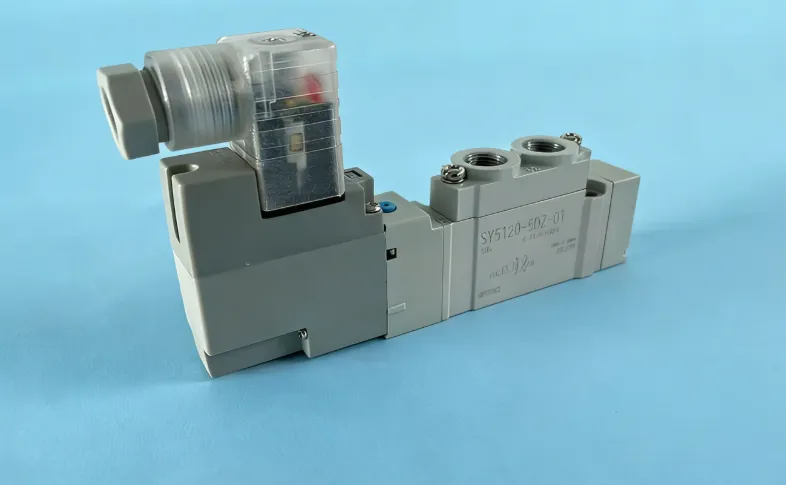

- کنترل تک شیر برقی: مجهز به یک کویل; دریچه به طور خودکار پس از خاموش شدن{0}} بازنشانی می شود.
- کنترل شیر برقی دوبل: مجهز به دو کویل; آخرین حالت خود را در صورت قطع انرژی حفظ می کند.

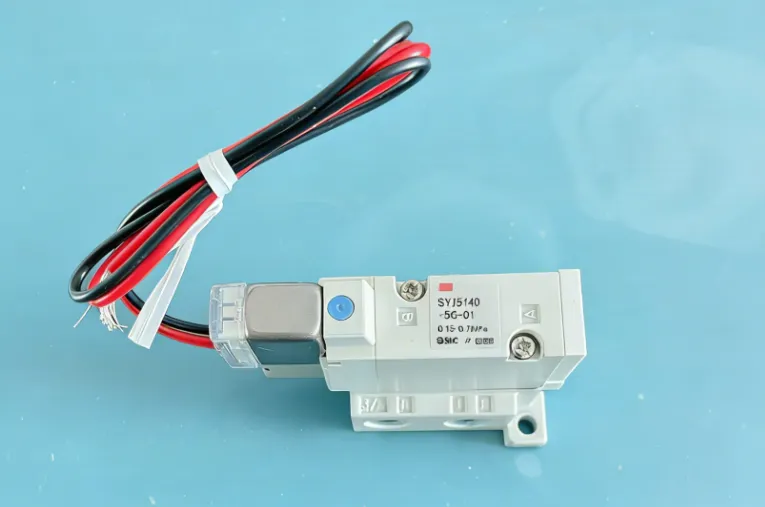

ویژگی های کلیدی و ساختار
- پارامترهای مدل: قطر لوله، درجه ولتاژ، سری شیرها و مشخصات عملکردی را نشان دهید.
- دکمه تست دستی: امکان فعال کردن دستی قرقره بدون برق را فراهم می کند، تنها زمانی موثر است که فشار هوا تامین شود.
- تنظیم دریچه گاز: تنظیم خلاف جهت عقربه های ساعت سرعت فعال سازی سیلندر را افزایش می دهد. تنظیم در جهت عقربه های ساعت سرعت را کاهش می دهد.
اصل فعال سازی سیلندر
- هوا از درگاه ورودی جریان می یابدP تا A→ سیلندر جمع می شود و هوای خروجی از آن خارج می شودب تا س.
- هوا از درگاه ورودی جریان می یابدP تا B→ سیلندر گسترش می یابد و هوای خروجی از آن خارج می شودالف تا ر.
منیفولدها و جزایر سوپاپ
- بلوک های منیفولد: اجازه نصب شیرهای برقی متعدد، راه های مشترک تامین هوا و خروجی خروجی را بدهید. هر شیر معمولاً به یک خروجی PLC (Q-نقطه) نیاز دارد.
- جزایر دریچه: از کنترل ارتباطی برای جایگزینی سیم کشی مجزا استفاده کنید و تعداد نقاط Q{0}} PLC مورد نیاز را تا حد زیادی کاهش دهید.
- اتصالات پنوماتیک: برای نصب آسان لوله، اتصالات-را فشار دهید. یقه را فشار دهید تا لوله آزاد شود.
اجزای آماده سازی هوا بادی
- روغن{0}}جداکننده آب: رطوبت، روغن و ناخالصی های هوای فشرده تولید شده توسط کمپرسورهای هوا را فیلتر می کند.
- تنظیم کننده فشار: فشار هوای ورودی را کاهش و تثبیت می کند (فقط قابلیت کاهش فشار).
- روان کننده مه: روغن روانکاری سیلندرها و شیرهای برقی را برای کاهش سایش در حین کار مداوم تامین می کند.
- صدا خفه کن و دوشاخه: صدا خفه کن صدای اگزوز را کاهش می دهد. شاخه ها پورت های استفاده نشده را روی مجموعه های منیفولد مهر و موم می کنند.
