انواع سیلندر پنوماتیک و اصول، نحوه انتخاب انواع سیلندر

سیلندر پنوماتیکانواع و اصول

سیلندر دقیقا چیست؟ قطعه ای که انرژی فشار هوای فشرده را به انرژی مکانیکی تبدیل می کند تا مکانیزم را برای انجام حرکت رفت و برگشتی خطی، نوسان و حرکت چرخشی به حرکت درآورد، سیلندر نامیده می شود که به عنوان محرک پنوماتیک نیز شناخته می شود.

سیلندری که در یک خط مستقیم حرکت می کند می تواند نیرو تولید کند، در حالی که سیلندری که نوسان می کند و موتور پنوماتیکی که می چرخد می تواند گشتاور تولید کند. گیره هوا و مکنده خلاء را می توان برای برداشتن و قرار دادن اشیاء استفاده کرد.

1. سیلندر حرکت خطی

در بین عناصر محرک پنوماتیک، پرکاربردترین آنها سیلندر برای حرکت خطی است. ساختار به دو نوع پیستونی و غیر پیستونی (مانند دیافراگمی{{4}) تقسیم می‌شود. سیلندرهای دیافراگمی{6} عملکرد آب بندی خوبی دارند، مقاومت اصطکاکی ندارند و نیازی به روغن کاری ندارند، اما حرکت سیلندر کوتاه است. آنها بیشتر در بستن و سایر وظایف در کنترل فرآیند تولید استفاده می شوند. پرکاربردترین نوع سیلندر پیستونی است.

هنگام انتخاب سیلندر پیستون، اولین قدم تأیید سوراخ و کورس سیلندر است. هرچه سوراخ سیلندر بزرگتر باشد، رانش بیشتر است. نحوه محاسبه نیروی خروجی سیلندر در مقاله زیر توضیح داده خواهد شد. لوازم نصب مختلف نیز باید با توجه به محیط نصب انتخاب شود.

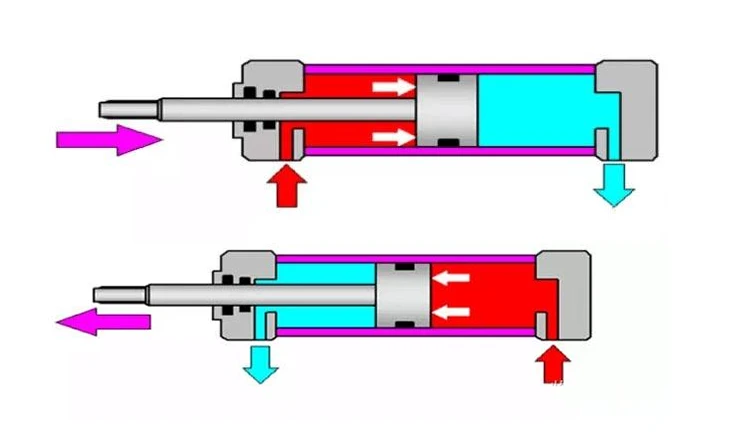

اصل کار سیلندر: پیستون سیلندر جمع می شود و منبسط می شود

با افزودن فنرها در جلو و پشت پیستون، سیلندر به یک سیلندر تک-تبدیل می‌شود که تنها به یک سوراخ ورودی هوا نیاز دارد. پس از بازگشت، به طور خودکار از طریق فنر ریست می شود.

2. سیلندر را بچرخانید و بچرخانید

حرکت یک سیلندر چرخشی را می توان به چرخش مسطح و فشار زاویه ای به سمت پایین سیلندر تقسیم کرد. در اینجا چیزهای زیادی برای توضیح وجود دارد و من آن را به تدریج در مقالات بعدی به اشتراک خواهم گذاشت.

این مدل چرخشی، سیلندر چرخشی MSQB است که دارای ساختار قفسه و پینیون و ساختار سیلندر دوتایی است که قادر به نمایش نیروی خروجی مضاعف است.

یک میز گردان در بالا وجود دارد که از 0 تا 190 درجه قابل تنظیم و چرخش است. استوانه های خطی و استوانه های انگشتی را می توان بر روی صفحه گردان بالایی برای انجام برخی اقدامات مکانیکی ساده نصب کرد.

3. گیره هوا، سیلندر انگشتی

استوانه های انگشتی همان طور که از نام آن پیداست، استوانه هایی هستند که مانند انگشتان عمل می کنند و قادر به گرفتن اشیا هستند. سوراخ های نصب روی دو گیره وجود دارد و وسایل مربوطه را می توان با توجه به محصولات مختلف سفارشی کرد.

نحوه انتخاب نوع سیلندر

دسته بندی

بر اساس قطر سیلندر: سیلندر میکرو، سیلندر کوچک، سیلندر متوسط، سیلندر بزرگ

طبق شکل بافر: سیلندر بدون بافر، سیلندر بافر بالشتکی، سیلندر بافر هوا-

براساس اندازه:-نوع صرفه‌جویی در فضا، نوع استاندارد

انتخاب سیلندرها

1. سوراخ سیلندر - را بر اساس بار تعیین کنید

2. ضربه - را بر اساس دامنه حرکت تعیین کنید

3. روش نصب را تعیین کنید

4. کلید مغناطیسی و غیره را تعیین کنید

5. فرم بافر را تعیین کنید

6. سایر پیوست ها را تأیید کنید
